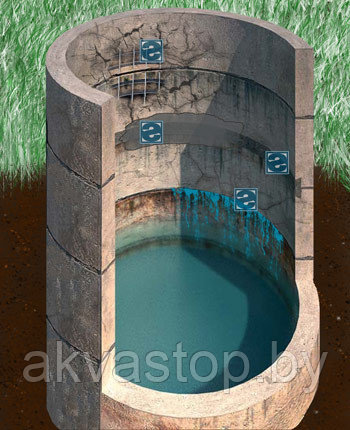

Гидроизоляция колодца

Мы часто не придаем гидроизоляции должного значения и спустя некоторое время наблюдаем результаты разрушительного влияния воды на конструкции дома.


Не гидроизолированный подвал

Гораздо проще предотвратить эти последствия. Для этого важно защитить от влаги такие конструкции как:

• фундамент
• пол и стены подвала
• цоколь
• стены дома
• полы на грунте
• крышу
• узлы примыкания дверных и оконных проемов.

Если Вы обратите внимание, то тут перечислены практически все конструкции дома, кроме, наверное, внутренних перегородок.

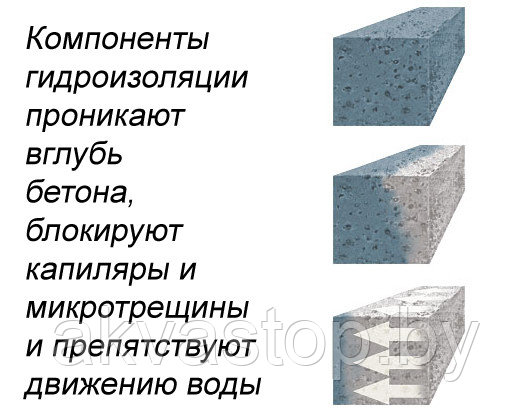

   Итак, как сделать правильную гидроизоляцию фундамента, подвала и других конструкций? Гидроизоляционный слой любой конструкции должен быть непрерывным и без разрывов по всей изолируемой поверхности. Устраивается  проникающая гидроизоляция с любой стороны конструкции, независимо от того на которую действует гидростатическое давление, либо есть угроза капиллярного поднятия и просачивания воды.

Проникающая гидроизоляция фундамента.

Когда нужно делать гидроизоляцию фундамента?

Любой фундамент следует защищать от двух видов вод: поверхностных (осадки) и подземных (грунтовые воды).

От проникновения и негативного воздействия на фундамент поверхностных вод защищает отмостка. И это основная ее функция. И если поверхностные воды есть на любом участке и отмостку, таким образом, следует делать всегда и всем без исключения, то подземные воды и соответственно гидроизоляция от них нужна не всегда. Сказать, что на каком-либо участке нет подземных вод и там можно не гидроизолировать фундамент будет не верно. Ведь в наших краях подземные воды есть практически везде. Вопрос состоит в глубине их залегания относительно уровня фундамента, а также уровень сезонного поднятия грунтовых вод во время весеннего паводка.

1. Гидроизоляцию фундамента нужно делать, если уровень грунтовых вод (УГВ) расположен на глубине менее 1 метра от низа фундамента. Эта величина указана с учетом весеннего поднятия УГВ, так как часто бывает, что УГВ расположенный летом на одной глубине, весной за счет таяния снегов, поднимается на 1- 2 метра выше. При таком расположении УГВ гидроизоляция будет защищать фундамент от капиллярного поднятия грунтовых вод и для этих целей будет достаточно обмазочной гидроизоляции.

2. Если УГВ залегает на глубине более 1 м от низа фундамента, то гидроизоляцию, в принципе можно и не делать. Но я бы хотела обратить Ваше внимание на то, что УГВ имеет свойство повышаться не только сезонно - весной, но и со временем (с годами) за счет увеличения плотности застройки, из-за устройства дренажей на соседних участках, асфальтирования прилегающих территорий, а также при создании негидроизолированных искусственных водоемов на расстоянии даже 1 км. Такие изменения принято называть – многолетними колебаниями УГВ. Учитывая их, даже при низком УГВ целесообразно сделать хотя бы самую недорогую гидроизоляцию фундамента – обмазочную, особенно при наличии подвального помещения.

3. Если же УГВ высокий – выше низа фундамента, то кроме гидроизоляции нужно делать еще и дренаж, для отвода воды от фундамента.

УГВ выше уровня низа фундамента

Почему нельзя обойтись только гидроизоляцией? Когда вода находится выше уровня подошвы фундамента, она создает гидростатическое давление на фундамент, которое уменьшает силу давления фундамента на основание. Т.е. простыми словами уменьшается сила опирания фундамента, вследствие чего могут произойти сдвиги фундамента и даже его опрокидывание, если оставить его на таких грунтах ненагруженным например на зиму. Поэтому фундамент нужно не просто защитить от избыточной влаги, а еще и понизить УГВ. И дренаж какраз позволяет понизить УГВ и тем самым снизить гидростатическое давление на фундамент, чего гидроизоляция не обеспечивает.

Понижение УГВ

4. Иногда серьезную гидроизоляцию фундамента стоит делать независимо от УГВ. В этом есть потребность, если строительство дома планируется на водонепроницаемых или так называемых водоупорных грунтах (глина, суглинки) с прослойками водопроницаемого грунта. Потому что такие грунты не дают возможности поверхностным водам легко уходить с водопроницаемых участков в нижерасположенные слои грунта, и вода движется по пути наименьшего сопротивления, а именно – к фундаменту. Поэтому его нужно гидроизолировать.

Строительство на водоупорном грунте

Водоупорными считаются грунты с коэффициентом фильтрации k < 10-6 см/с. Коэффициент фильтрации, k, см/с (принятая характеристика водопроницаемости грунта) имеет следующие значения для разных грунтов:

• пески10-2—10-4
• супеси и суглинки10-3—10-8
• глина10-7—10-10.

5. Независимо от УГВи вида фундамента очень важно обратить внимание на состав грунтовых вод (ГВ), который показывают инженерно-геологические изыскания. В некоторых районах встречаются агрессивные ГВ. Они негативно влияют на несущую способность бетона, попросту разрушая его, что принято называть коррозией бетона.

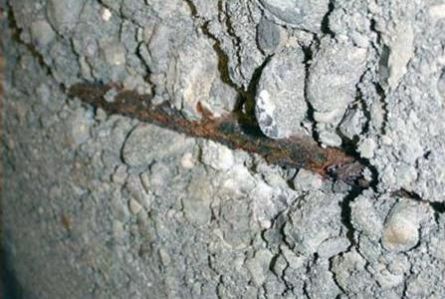

Коррозия бетона

Поэтому для защиты таких фундаментов их рекомендуется сооружать из влагостойкого бетона марки W4 и выше (согласно п.2.9. СНиП 2.03.11-85). А все применяемые для таких фундаментов гидроизоляционные маетриалы должны быть стойкими к агрессивным средам. Наиболее опасны для бетонов и растворов напорные агрессивные грунтовые воды.

Дальше мы будем разбирать виды гидроизоляции для разных фундамента. Правильно подобрать гидроизоляцию можно зная вид фундамента, и то, насколько "напорные" грунтовые воды, поэтому несколько слов об этом.  Все подземные воды условно разделяются на подвешенные, безнапорные, слабонапорные, и напорные.

Безнапорные подземные воды - находятся в непосредственном контакте с атмосферой через открытые поры проницаемой среды.

Напорные воды отделены от атмосферы относительно водонепроницаемыми породами, они обладают достаточным напором для самоизлива на поверхность земли.

Слабонапорные воды находятся в переходных условиях, характерных как для напорных, так и безнапорных вод.

Подвешенные воды - первые от земной поверхности безнапорные воды расположены выше основной зоны безнапорных вод и представляют собой более или менее изолированные скопления воды.

Пример залегания водоносных горизонтов

На рис показано типичное залегание водоносных горизонтов, представленных осадочными породами. (Рис Напорные, безнапорные агрессивные воды). В положении, когда заложена скважина 1, воду горизонта Б считают подвешенной, а воду горизонта В — безнапорной. Скважина 2 проходит через подвешенную воду горизонта А, безнапорную воду горизонта Б и напорную воду горизонтов В я Г. Скважина 3 вскрывает напорные воды во всех горизонтах, за исключением горизонта А.

Таким образом, на небольшом участке с простым геологическим строением в пределах одного водоносного горизонта вода может быть подвешенной, безнапорной и напорной

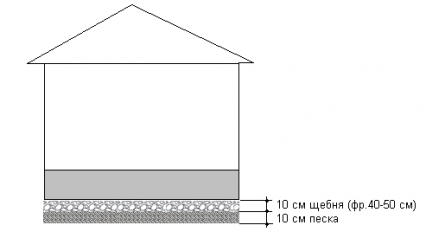

Где бы ни был расположен УГВ основание любого фундамента нужно укладывать слой водопроницаемого материала, например песок + щебень.

Такая подушка обрывает капиллярное поднятие грунтовых вод.

Капиллярное поднятие ГВ
